機架與聯軸器（可訂做）您的當前位置：首頁 > 產品展示 > 機架與聯軸器（可訂做） > SJA型雙支點機架

本系列機架適用于常壓容器，雙支點軸承，攪拌軸旋轉平穩與其它雙支點相比較結構緊湊外型尺寸小，標定型號以減速機輸出軸直徑為主參數，上聯軸器采用HL型彈性柱銷聯軸器。由本公司配套供應。

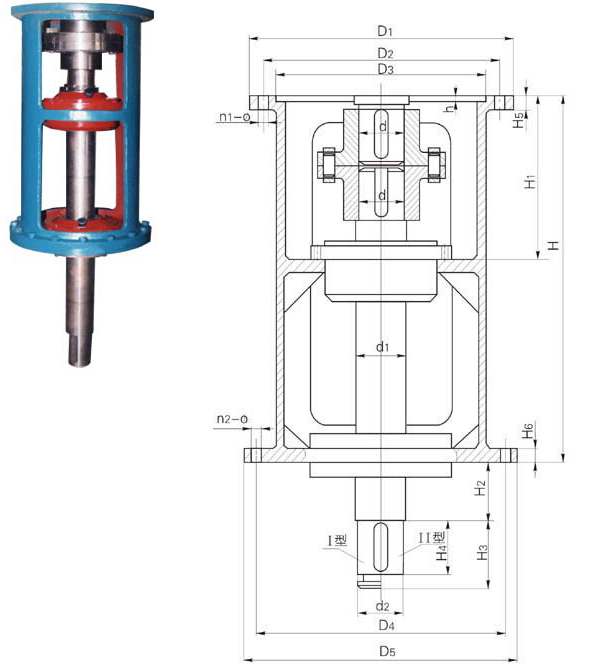

SJA型支點機架主要參數及尺寸

機架型號	減速機	D₁	D₂	D₃	n₁-φ	D₄	D₅	n₂-φ	d	d₁	d₂	h	H	H₁	H₂	H₃	H₄	H₅	H₆
SJA35	B1	230	200	170	6-12	300	335	4-24	35	45	35	5	517	190	200	85	53	18	20
SJA45	B2	260	230	200	6-12	350	392	4-26	45	50	45	5	560	210	200	100	68	20	22
SJA55	B3	340	310	270	6-13.5	400	442	4-26	55	60	55	6	675	250	250	100	80	20	24
SJA70	B4	400	360	320(316)	8-16	500	548	8-30	70	75	70	6	736	250	250	130	105	22	26
SJA90	B5	490	450	400	12-18	550	600	12-22	90	100	90	7	805	296	300	170	130	26	28
SJA100	B6	580	520	460(455)	12-22	550	600	12-22	100	110	100	10	820	362	300	170	140	30	30
SJA110	B7	650	590	520	12-22	650	700	12-27	110	120	110	12	955	420	350	200	148	35	40
SJA130	B8	880	800	680	12-38	810	880	20-27	130	140	130	12	1200	550	400	225	208	55	55

注：1、Ⅰ型為夾殼式聯軸器聯接
2、Ⅱ型為JA型聯軸器聯接
3、如用戶對輸出軸長度有特殊要求，請在訂貨時說明。
