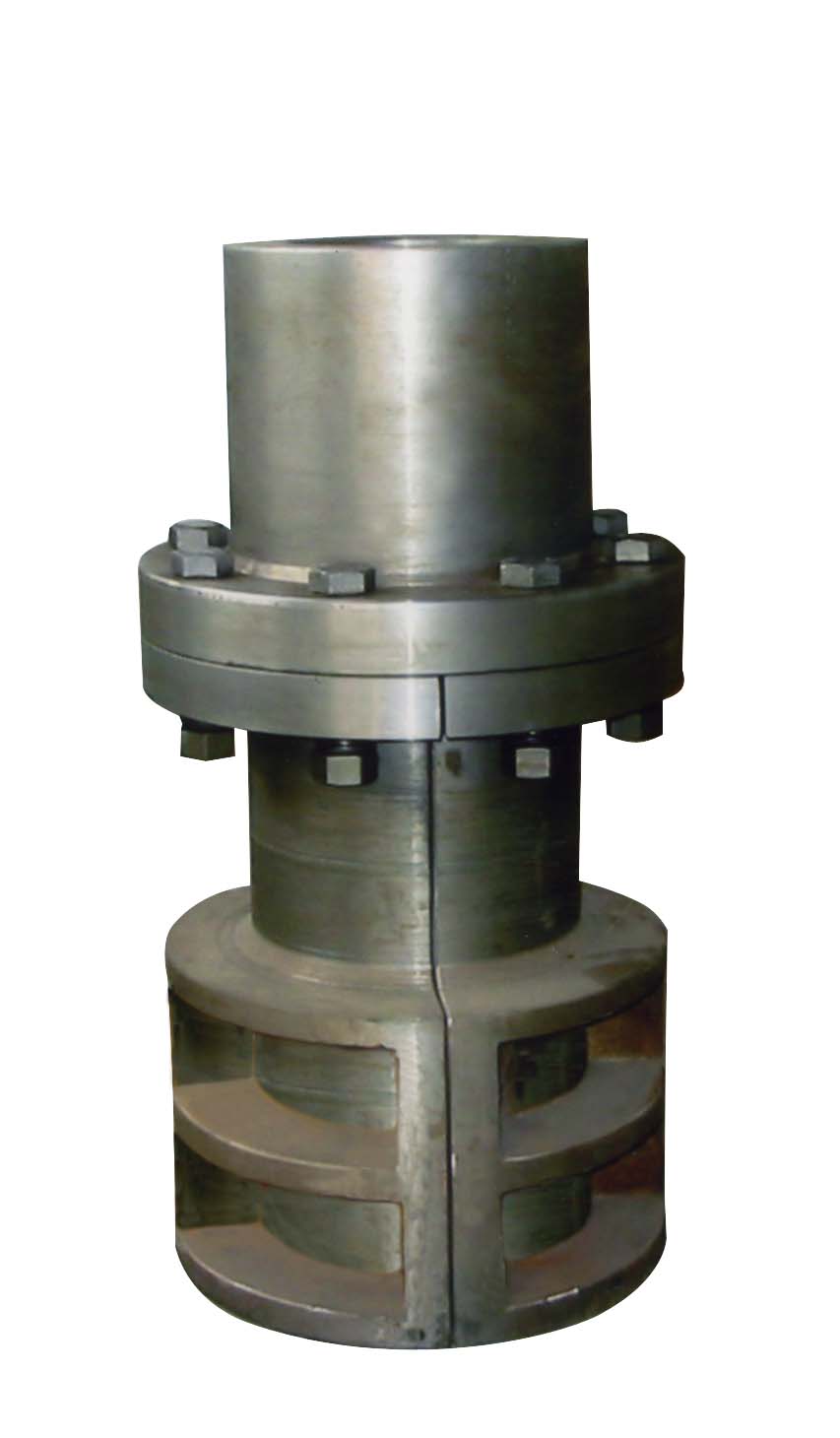

機架與聯軸器（可訂做） 您的當前位置：首頁 > 產品展示 > 機架與聯軸器（可訂做） > SF型三分式聯軸（SB90-353）

目前，攪拌軸的軸封有不少采用機械密封結構，這種密結構，當密封泄漏時需及時更換密封環，但現有標準凸緣式和夾殼式聯軸器只允許主、從動軸端留有很小的間隙，為此，必須要大幅度提高主動軸或降落從動軸才能卸脫密封環，裝拆十分麻煩。三分式聯軸器在結構上留出保證裝拆密封環座的間隙，既保留凸緣式聯軸器容易對中的優點，又兼有夾殼式聯軸器裝拆方便的長處。更換密封環時只須將從動軸下降6－8毫米，在醫藥行業中，已逐步推廣使用。

三分式聯軸器主要尺寸

標定符號 孔徑 許用扭矩 最高轉速 L M1×I1 D D1 D2 L1 L2 L3 δ d1 d2 n-M2×I2 D3 d4 L5 δ1 M3×I3 重量
SF30 30 85 760 230 M12×50 105 125 100 5 55 64 16 38 25 4-M12×50 62 50 65 16 M6×16 9
SF35 35 236 655 256 M12×50 118 145 115 5 71 80 16 43 30 6-M12×50 76 60 65 16 M6×16 15
SF40 40 236 655 256 M12×50 118 145 115 5 71 80 16 48 35 6-M12×50 76 60 65 16 M6×16 15
SF45 45 530 560 285 M12×55 135 170 140 6 83 94 18 57 37 6-M16×60 90 70 80 20 M8×18 23
SF50 50 530 560 285 M12×55 135 170 140 6 83 94 18 62 42 6-M16×60 90 70 80 20 M8×18 23
SF55 55 530 560 285 M12×55 135 170 140 6 83 94 18 67 47 6-M16×60 90 70 80 20 M8×18 23
SF60 60 1400 450 335 M16×65 172 210 180 8 110 124 22 73 50 6-M16×70 120 85 100 24 M10×20 49
SF65 65 1400 450 335 M16×65 172 210 180 8 110 124 22 78 55 6-M16×70 120 85 100 24 M10×20 49
SF70 70 1400 450 335 M16×65 172 210 180 8 110 124 22 83 60 6-M16×70 120 85 100 24 M10×20 49
SF80 80 2650 405 375 M16×65 185 235 200 10 121 138 24 94 70 6-M16×80 130 110 125 28 M12×25 61
SF90 90 5200 350 445 M20×90 230 290 245 10 146 160 30 105 80 6-M20×95 160 125 170 32 M12×25 99
SF95 95 5200 350 445 M20×90 230 290 245 10 146 160 30 105 80 6-M20×95 160 125 170 32 M12×25 99
SF100 100 5200 350 445 M20×90 230 290 245 10 146 160 30 115 90 6-M20×95 160 125 170 32 M12×25 99
SF110 110 9000 310 535 M24×120 260 305 250 12 172 190 38 125 100 6-M24×100 190 150 230 35 M12×25 172
SF125 125 9000 300 555 M24×120 260 305 250 12 172 190 38 140 115 6-M24×100 190 150 230 35 M12×25 172
SF130 130 15000 250 605 M24×140 280 325 270 14 193 210 42 146 118 6-M24×110 200 180 230 40 M16×30 290
SF140 140 15000 250 605 M24×140 300 340 290 14 193 230 42 158 128 6-M24×110 220 200 230 40 M16×30 290
SF150 150 28000 200 685 M30×200 340 360 300 16 218 260 48 170 134 8-M24×120 230 210 250 45 M16×30 488
SF160 160 28000 200 685 M30×200 340 380 320 16 218 260 48 180 144 8-M24×120 250 220 250 45 M16×30 488
SF180 180 31000 150 740 M30×200 380 410 350 18 244 300 52 204 162 8-M30×150 280 250 280 50 M20×35 511
SF200 200 33750 150 765 M30×220 420 440 380 20 280 340 56 228 182 8-M30×160 310 280 300 55 M20×35 643

標定符號 d
K6		 夾殼部分軸頭尺寸 凸緣部分軸頭尺寸 共有尺寸
d2 L6 L7 L8 L9 L10 L11 L12 L4 M3 l4 b t
SF30 30 25 5 4 45 70 45 3 51 20 M6 18 8 4
SF35 35 30 5 4 55 85 56 3 61 20 M6 18 10 5
SF40 40 35 5 4 55 85 56 3 61 20 M6 18 12 5
SF45 45 37 6 5 70 100 70 3 75 25 M8 20 14 5.5
SF50 50 42 6 5 70 100 70 3 75 25 M8 20 14 5.5
SF55 55 47 6 5 70 100 70 3 75 25 M8 20 16 6
SF60 60 50 8 6 100 130 90 3 95 30 M10 25 18 7
SF65 65 55 8 6 100 130 90 3 95 30 M10 25 18 7
SF70 70 60 8 6 100 130 90 3 95 35 M10 25 20 7.5
SF80 80 70 10 8 110 145 110 5 120 35 M12 30 22 9
SF90 90 80 10 8 140 170 160 3 165 50 M12 30 25 9
SF95 95 85 10 8 140 170 160 3 165 50 M12 30 25 9
SF100 100 90 10 8 140 170 160 3 165 50 M12 30 28 10
SF110 110 100 12 10 160 200 220 2 224 50 M12 30 28 10
SF125 125 115 12 10 160 200 220 2 224 50 M12 30 32 11
SF130 130 118 14 12 180 225 220 2 224 60 M16 35 32 11
SF140 140 128 14 12 180 225 220 2 224 60 M16 35 36 12
SF150 150 134 16 14 200 155 220 5 230 60 M16 35 36 12
SF160 160 144 16 14 200 255 220 5 230 60 M16 35 40 13
SF180 180 162 18 16 230 285 250 5 260 60 M20 40 45 15
SF200 200 182 20 18 270 325 270 5 280 60 M20 40 45 15
